康利邦硅凝胶压敏胶KL-6638AB为常温快速固化的双组份硅橡胶胶水；硅凝胶压敏胶也称作：压敏硅胶,硅凝胶,硅胶文胸胶水,隐形内衣胶水,文胸硅胶胶水。典型应用于：文胸硅胶，隐形文胸，硅胶文胸等等。胶水固化后与硅胶、EVA、PVC或布料等基材具有较好的附着力；并且能提高硅胶的表面剥离力。胶料在固化前具有较好的流支性；固化后具有优异的电气绝缘性和高透明度，且拥有优异的表面剥离力。与皮肤接触时可重复使用，表面产生污渍时，用洗洁精涂抹再用清水冲洗干净即可。

人工刷胶，效率太慢，我想提升出货速度：热熔压敏胶UPSA-934_文胸热熔胶胶水 技术支持热线：400-611-9269

压敏硅胶胶水KL-6638AB  物    性

外观：            A:透明液体   B：透明胶体

硬度：            3.5°A

粘度：            50000mpa.s

固含量：           90%

固化条件：          TC10：19S*120℃

              TC90：50S*130℃

拉伸强度：          0.71Mpa

断裂伸长率：         300%

撕裂强度：          1.07KN/m2

  180°表面剥离力：   60±1g/25mm (ASTM D333)

透光率：           90%

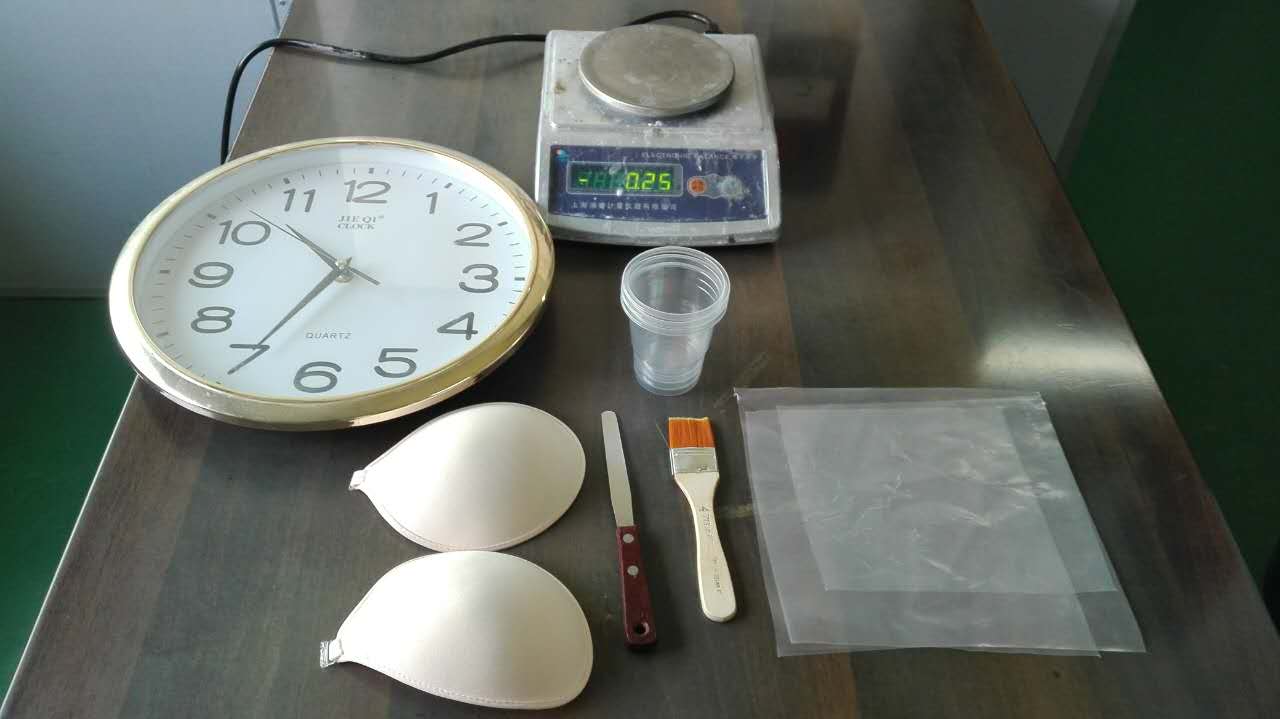

压敏硅胶胶水KL-6638AB  使用方法：

1、建议使用比例：6638A:6638B=3:100(重量比)；按比例称取物料，并混合均匀；

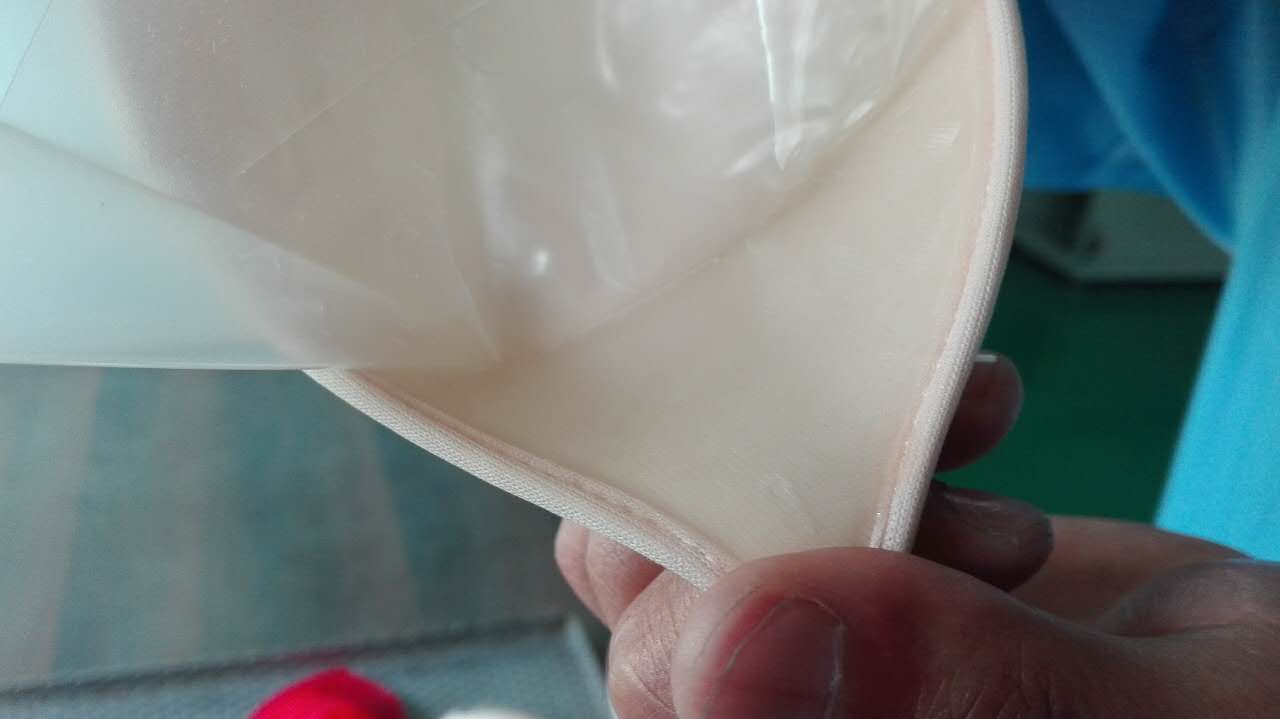

2、采用涂布法或压延法将硅胶胶水均匀涂在硅胶、EVA、PVC或布料等基材上；

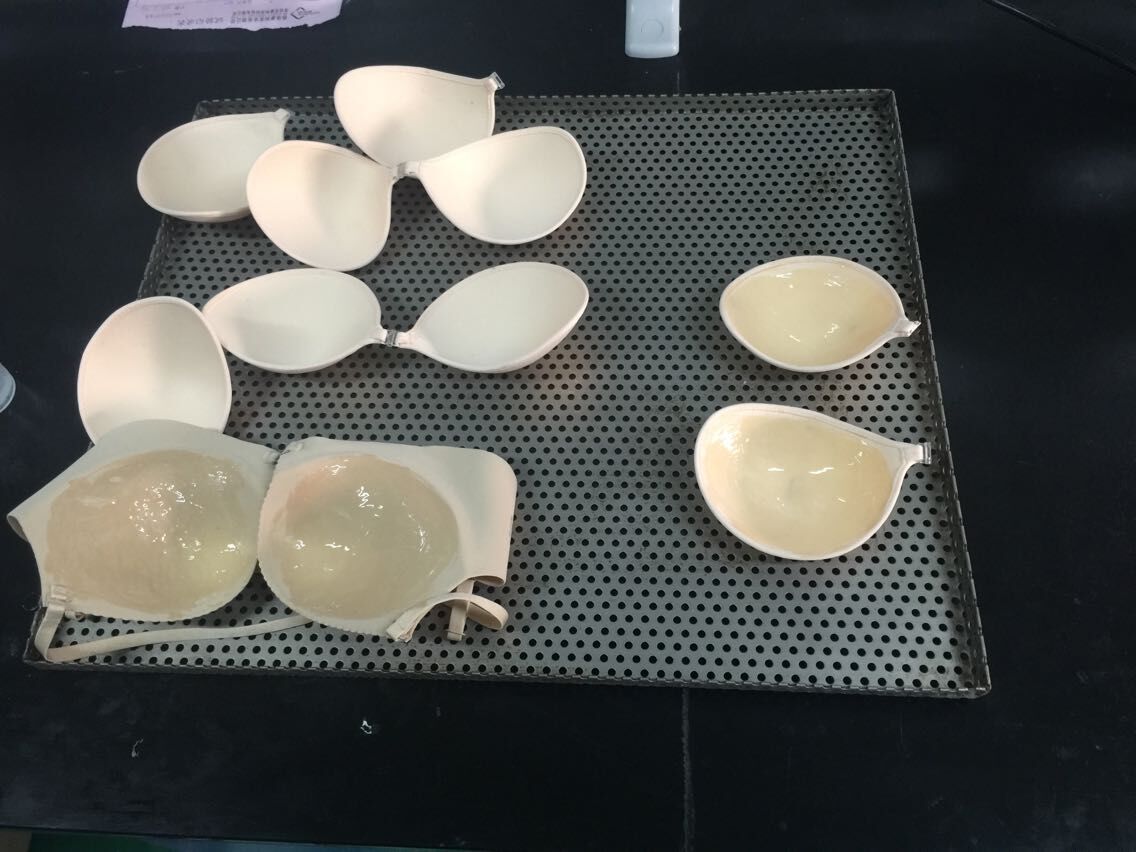

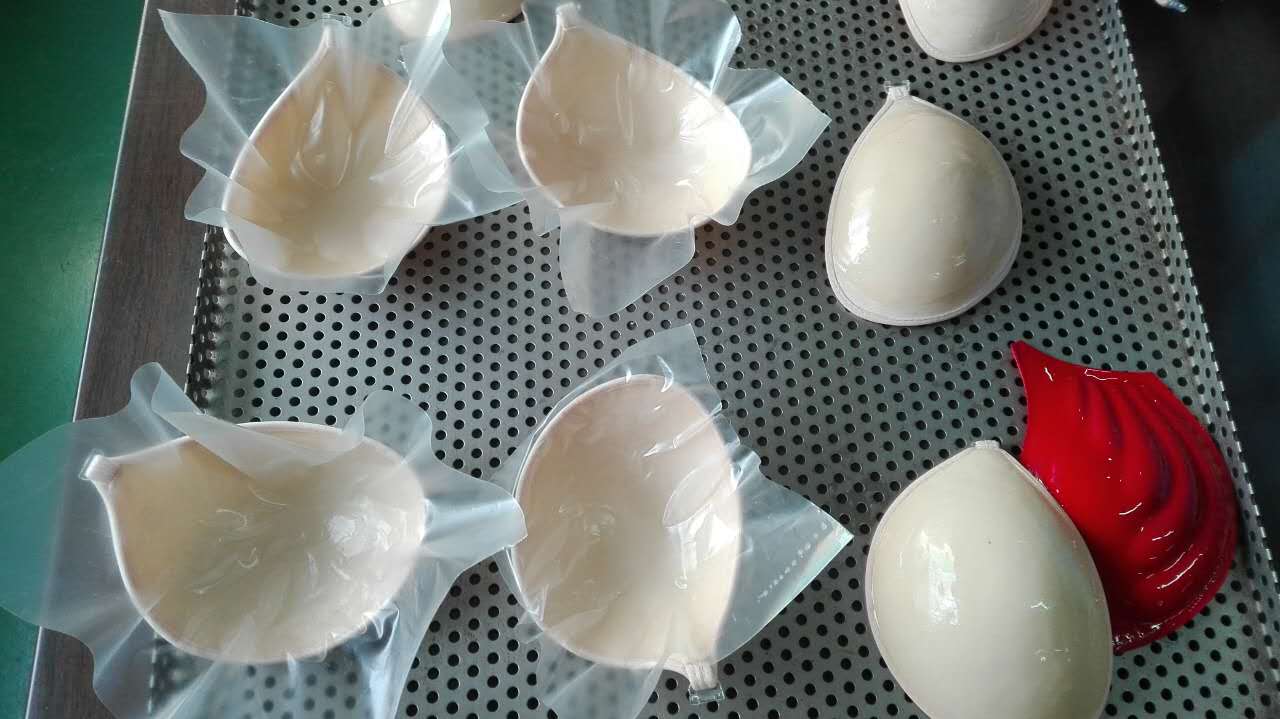

3、90℃烘烤540秒或常温静置60分钟即可。

压敏硅胶胶水KL-6638AB  注意事项

1、用户应根据基材种类、涂布厚度及气候条件（环境温度、湿度）等对混合比例作适当调整。在高温高湿的气候条件，用户应将固化剂的配比在原有基础上增加5%~10%左右使用。

2、被粘接的基材表面需清洁干燥、无灰尘、油污。

3、涂布过程中需注意检查、控制胶粘剂粘度；要有足够的涂布量，并充分熟化。

4.涂布须保持良好的适合环境，建议操作车间采用无尘处理、温度控制在25～35℃，湿度控制在15～60%。粉尘过多会导致不良增多，温度过低会致使流平不佳、附着下降，湿度过大易造成涂膜缩孔，湿度过低易造成静电安全隐患，出现表面发白现象。

5、已调配后的胶料应尽量在1小时内用完，如发现胶粘剂粘度明显提高或呈现凝胶时，应停止使用。

6、胶料混料后使用时应注意通风，并佩戴适当的劳保工具。且远离火种、高温及注意静电。

7、使用前请阅读产品安全使用说明。

压敏硅胶胶水KL-6638AB  储存条件：未混合的物料常温下保存期为6个月。

压敏硅胶胶水KL-6638AB  包装：20KG/桶、50KG/桶

咨询热线：400-6119269   官网：www.kanglibang.com

人工刷胶，效率太慢，我想提升出货速度：热熔压敏胶UPSA-934_文胸热熔胶胶水 技术支持热线：400-611-9269

  康利邦压敏硅胶胶水KL-6638AB

•
  他们选择了康利邦保护膜硅胶胶水

  深圳市康利邦高分子新材料有 限公司是康利实业（香港）有限公司在中国大陆的全资子公司。深圳市康利邦高分子新材料有限公司是康利…

  查看详情
• 他们选择了康利邦保护膜硅胶胶水

  深圳市康利邦高分子新材料有 限公司是康利实业（香港）有限公司在中国大陆的全资子公司。深圳市康利邦高分子新材料有限公司是康利…

  查看详情
