专注硅胶胶水研发生产

粘合剂、有机硅材料制造商

400-611-9269

136-7021-3897

常见问题解答
当前位置： 首页 > 动态资讯 > 常见问题解答

硅胶粘接金属后如何进行可靠性测试？

文章出处：https://www.sz-kangli.com 作者：康利邦 人气：1240 发表时间：

为确保硅胶与金属粘接后的可靠性，需通过一系列测试验证其机械性能、环境耐受性及长期稳定性。以下是系统化的测试方法及标准：


一、机械性能测试

1. 拉伸/剪切强度测试

  • 方法：使用拉力试验机（如Instron）以恒定速度（如10mm/min）拉伸或剪切粘接试样。

  • 标准：

    • ASTM D1002（金属-金属剪切强度）

    • ISO 813（橡胶与刚性材料粘接测试）

  • 合格指标：根据应用需求，通常要求≥1.5MPa（民用）或≥3MPa（工业级）。

2. 剥离强度测试

  • 方法：90°或180°剥离测试（如ASTM D6256），评估界面结合力。

  • 适用场景：柔性硅胶与金属的粘接（如密封条）。

3. 疲劳测试

  • 方法：循环加载（如10^5次，频率5Hz），模拟振动环境。

  • 标准：ISO 6943（橡胶粘接疲劳性能）。

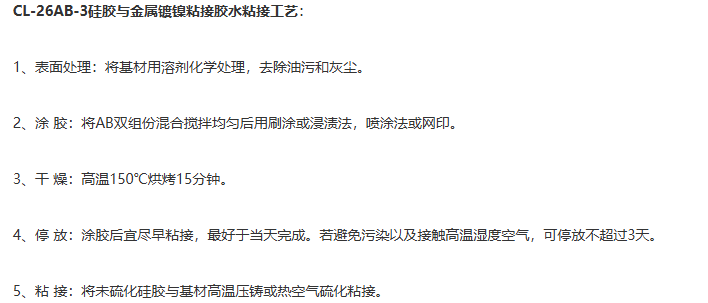

找粘金属胶水可选CL-26AB-3


二、环境耐受性测试

1. 高低温循环

  • 条件：

    • -40℃（2h）→ 室温（1h）→ 120℃（2h），循环20次。

    • 参考标准：GB/T 2423.22（温度冲击试验）。

  • 判定：粘接面无开裂、脱胶，强度衰减≤20%。

2. 湿热老化

  • 条件：85℃/85%RH，持续500小时（如IEC 60068-2-78）。

  • 检测：观察界面腐蚀、霉变，测试强度保留率。

3. 耐介质测试

  • 浸泡液体：

    • 水、机油、酸碱溶液（按实际使用环境选择）。

    • 时间：室温浸泡7天或高温（如60℃）加速测试。

  • 判定：粘接处无溶胀、脱层，强度下降≤15%。




三、长期可靠性评估

1. 加速老化试验

  • 方法：采用Arrhenius模型，高温（如100℃）下测试粘接强度随时间衰减。

  • 预测寿命：通过阿伦尼乌斯公式推算常温（25℃）下的使用寿命。

2. 户外曝晒测试

  • 标准：ASTM G154（UV老化）、ISO 877（自然气候曝露）。

  • 周期：6个月至2年（实际户外）或QUV加速老化机模拟。




四、破坏性检测（抽样测试）

1. 断面分析

  • 工具：电子显微镜（SEM）或光学显微镜。

  • 观察点：

    • 硅胶内聚破坏（粘接剂本身断裂）→ 粘接良好。

    • 界面破坏（硅胶与金属分离）→ 表面处理不足。

2. DSC/TGA分析

  • 目的：检测粘接层热稳定性（如分解温度是否达标）。

五、实际工况模拟测试

应用场景测试项目模拟条件
汽车零部件振动+盐雾试验50Hz振动+5%NaCl喷雾，500小时
电子密封件气密性测试+高温高湿85℃/85%RH，加压检漏（如氦质谱仪）
医疗器械生物相容性+灭菌测试环氧乙烷灭菌或高压蒸汽循环

六、测试报告关键指标

  • 初始强度：粘接后的基线性能数据。

  • 老化衰减率：经环境测试后的性能保留百分比。

  • 失效模式：内聚破坏/界面破坏占比（应＞80%内聚破坏为佳）。

注意事项

  1. 样本数量：每组测试≥5个样本，确保统计显著性。

  2. 对照实验：保留未处理样本对比，验证表面处理效果。

  3. 标准选择：优先采用行业特定标准（如汽车用胶参考SAE J1522）。

通过以上测试可全面评估粘接可靠性。若需具体测试方案定制，请提供详细应用场景（如航空航天、消费电子等）。


想了解更多胶水咨询上康利邦官网 https://www.sz-kangli.com/product/list_7.html


上一篇：康利邦的电话是多少
下一篇：没有了

相关产品推荐

相关资讯

用户评论

查看更多评论

我要评论

0/500
(内容最多500字)

产品中心

PRODUCT CENTER

产品推荐

RECOMMENDATION

最新资讯

LATEST NEW

康利邦

KANGLIBANG
  • 400热线：400-611-9269
  • 手机号码：136-7021-3897
  • 邮箱：klb@kanglibang.com
  • 地址：深圳市龙华新区大浪街道办新围第三工业区H栋
