国内有没有可媲美道康宁的产品

文章出处：https://www.sz-kangli.com 作者：康利邦 人气：1121 发表时间：2026-01-21 08:45:32

国内存在可媲美道康宁的改性热熔胶产品，例如康利邦KL-19系列、PET有机硅系列等产品。以下是一些具体分析：

pet光学膜涂层有机硅：
本品不用使用底涂剂直接通过涂布机涂布到PET基材上，涂布成型后产品具备：过85%测试、排气快、无彩虹纹、透光可达92%、剥离力稳定不加重或衰减、无残胶或胶转移等性能。直接媲美道康宁、KCC同级产品。

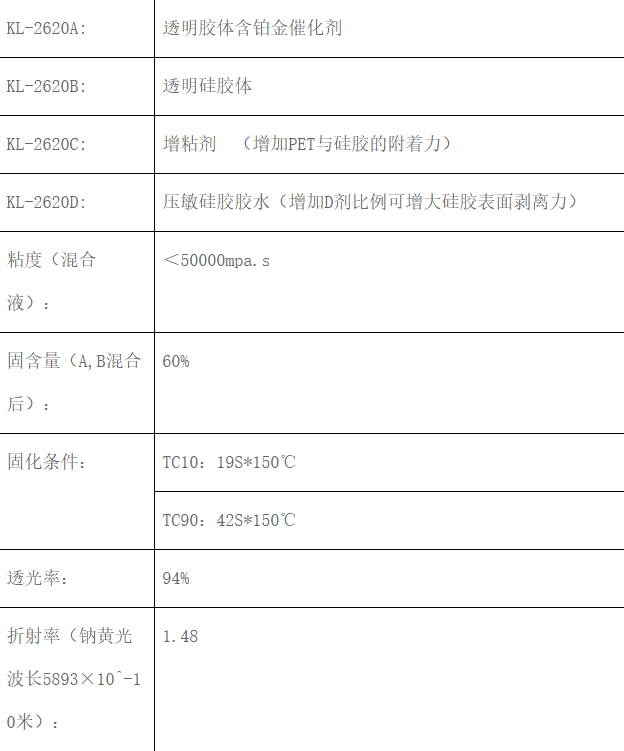

注意事项：

A、B、C、D剂的配比，用户应根据薄膜种类、涂布厚度及气候条件（环境温度、湿度）等对混合比例作适当调整。

在高温高湿的气候条件，用户应将A剂的配比在原有基础上增加5%~10%左右使用。

KL-2620C存在挥发性，长时间放置会变浓，在使用过程中需要根据挥发比例调整添加比例，否则剥离力有可能会加重。

溶剂最好选择混合溶剂，如二甲苯：醋酸乙酯：环己酮=80：15：5或者甲苯：丁酮=1:1

3、被粘接的基材表面需经电晕处理，清洁干燥、无灰尘、油污。

4、涂布过程中需注意检查、控制胶粘剂粘度；要有足够的涂布量，并充分熟化。

5、涂布须保持良好的适合环境，建议操作车间采用无尘处理、温度控制在25～35℃，湿度控制在15～50%。

粉尘过多会导致不良增多，温度过低会致使流平不佳、附着下降，湿度过大易造成涂膜缩孔，湿度过低易造成静电安全隐患，出现表面发白和波纹现象。

6、已调配后的胶料应尽量在6小时内用完，如发现胶粘剂粘度明显提高或呈现凝胶时，应停止使用。

7、胶料混料后含挥发性溶剂，使用时应注意通风，并佩戴适当的劳保工具。且远离火种、高温及注意静电。

8、使用前请阅读产品安全使用说明。

查看更多评论

产品中心

产品推荐
